Dławiki trybu wspólnego OEM Seria TRF

Zaprojektowane z myślą o doskonałym tłumieniu zakłóceń elektromagnetycznych (EMI) w elektronice mocy, dławiki w trybie wspólnym serii TRF zapewniają wysokowydajne filtrowanie szumów z dużą odpornością na temperaturę. Wykonane z materiałów zgodnych z RoHS i posiadające certyfikat palności UL94V-0, dławiki te zapewniają niezawodność w wymagających środowiskach. Zoptymalizowane pod kątem stabilnej indukcyjności w szerokim zakresie częstotliwości, integrują się bezproblemowo z systemami zasilania AC/DC wymagającymi rygorystycznego przestrzegania zasad bezpieczeństwa.

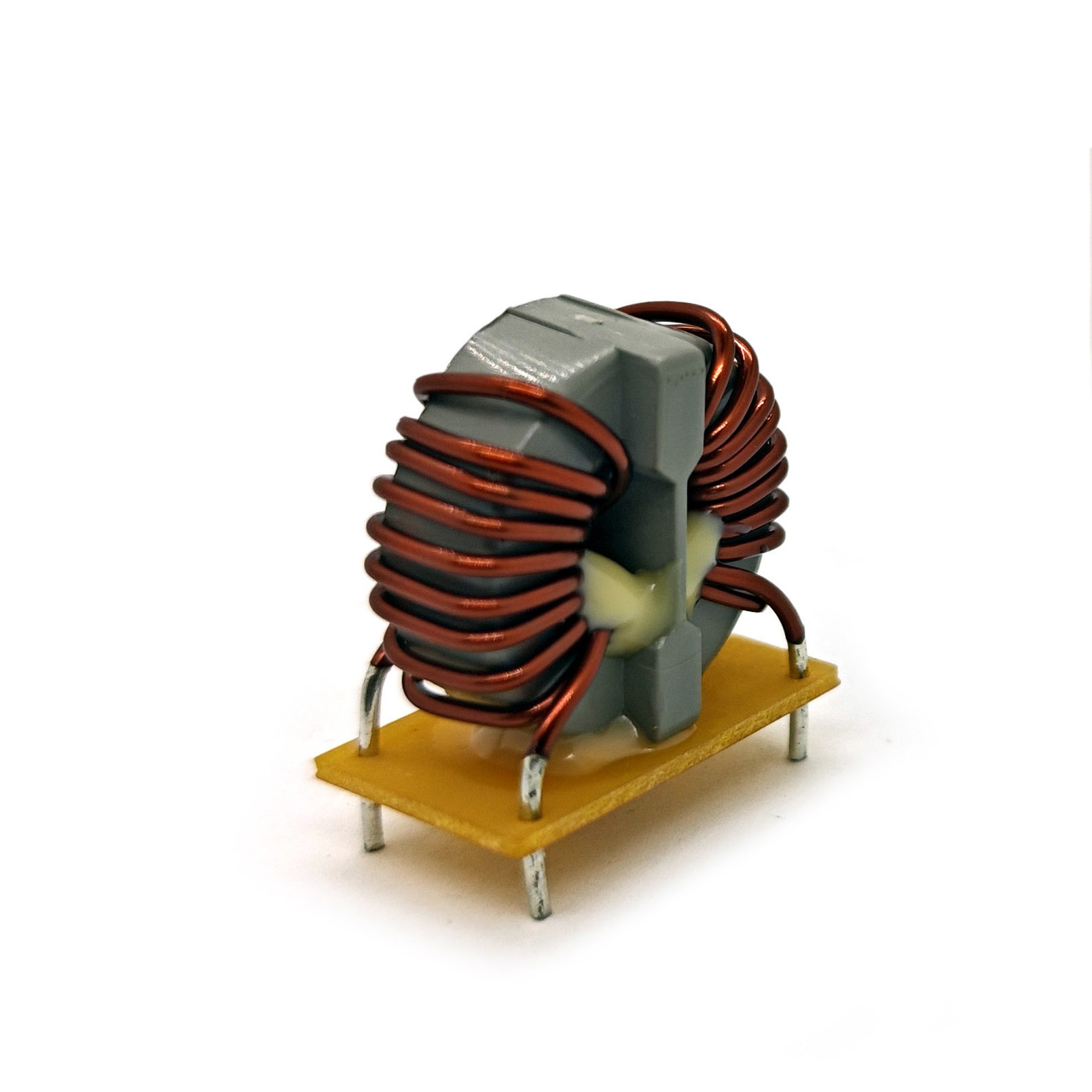

Model TRF1608VT-601Y-5A

• Indukcyjność: 600 mH ±30% przy 1,0 kHz, 0,1V

• Rezystancja DC (RDC): 9,0 mΩ maks.

• Prąd znamionowy: 5,0 A maks.

• Napięcie znamionowe: 250 Vac maks.

• Test Hi-Pot: 1,5 KV, 2 mA, 2s (cewka do cewki)

• Temperatura pracy: −20°C do +105°C (w tym wzrost temperatury własnej)

• Wymiary fizyczne:

  • Wysokość: 22,5 mm maks.

  • Rozstaw pinów: 24,0 ± 0,5 mm / 20,0 ± 0,5 mm

• Zgodność: RoHS, UL94V-0, ASTM Oxygen Index >28%

Zdolność lutowania: MIL-STD-202, Metoda 208D

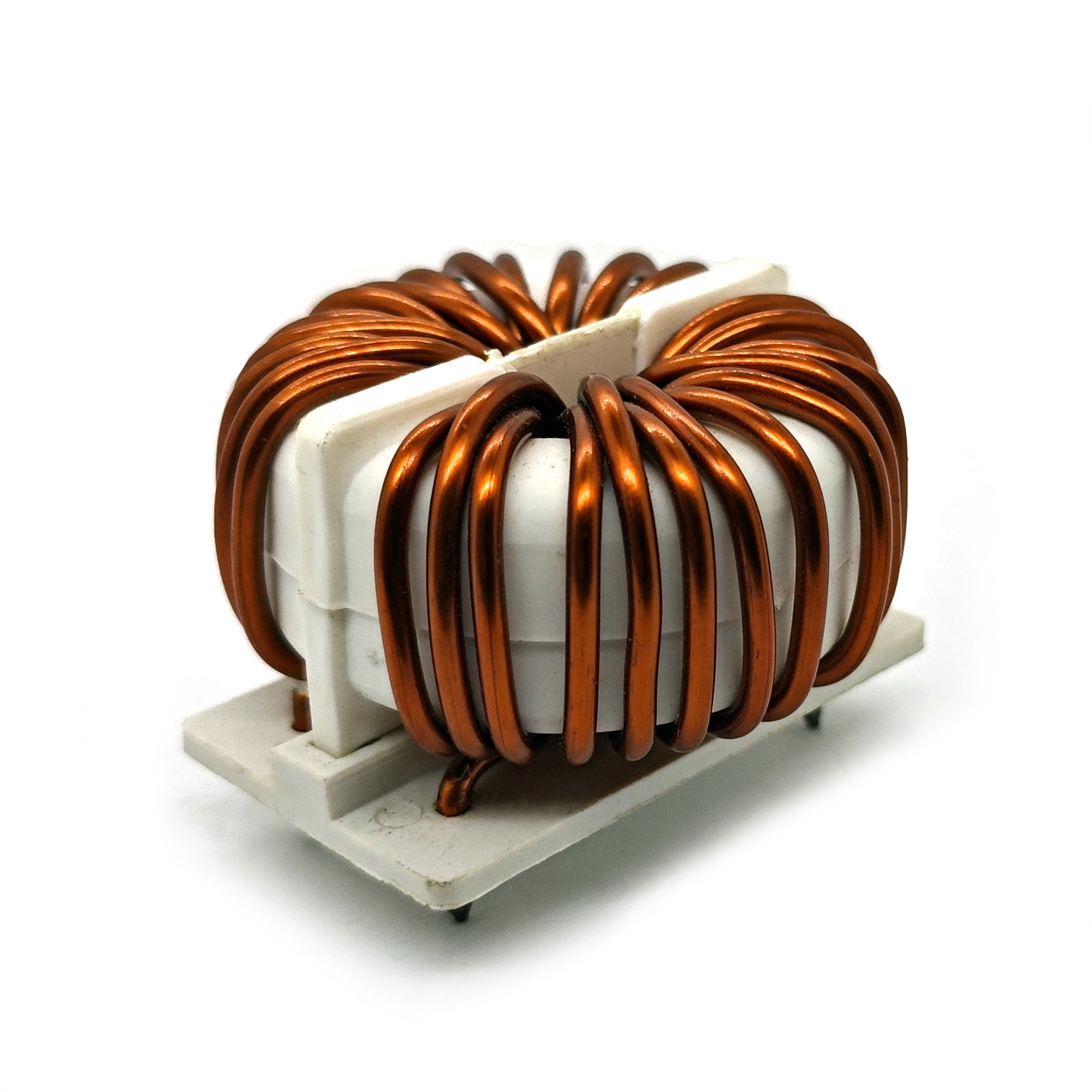

Model TRF3615HT-202Y-20A

• Indukcyjność: 2,0 mH min. przy 1,0 kHz, 0,1V

• Rezystancja DC (RDC): 6,0 mΩ maks.

• Prąd znamionowy: 20,0 A maks.

• Test Hi-Pot: 1,5 KV, 2 mA, 2s (cewka do cewki)

• Temperatura pracy: −20°C do +105°C (w tym wzrost temperatury własnej)

• Wymiary fizyczne:

  • Długość: 47,5 mm (odniesienie), 47,5 mm maks.

  • Szerokość: 30,0 mm maks.

  • Wysokość: 35,0 ± 0,5 mm / 15,0 ± 0,5 mm

  • Głębokość pinów: 5,0 mm min.

• Zgodność: RoHS, UL94V-0, ASTM Oxygen Index >28%

• Zdolność lutowania: MIL-STD-202, Metoda 208D

Zastosowania

• Elektronika użytkowa: Filtrowanie szumów w zasilaczach AC, sterownikach LED.

• Sprzęt telekomunikacyjny: Tłumienie EMI dla linii danych i obwodów niskiej mocy.

• Sterowanie przemysłowe: Stabilizacja sygnału w czujnikach i modułach I/O.

• Urządzenia medyczne: Krytyczna dla zgodności izolacja zasilania w sprzęcie przenośnym.

• Systemy wysokoprądowe: Inwertery, napędy silników i przemysłowe zasilacze.

• Energia odnawialna: Inwertery słoneczne wymagające filtrowania szumów >20A.

• Stacje ładowania pojazdów elektrycznych: Redukcja EMI w konwersji wysokiego napięcia DC/AC.

• Zasilacze serwerów: Stabilizacja ścieżek prądu w infrastrukturze centrów danych.
