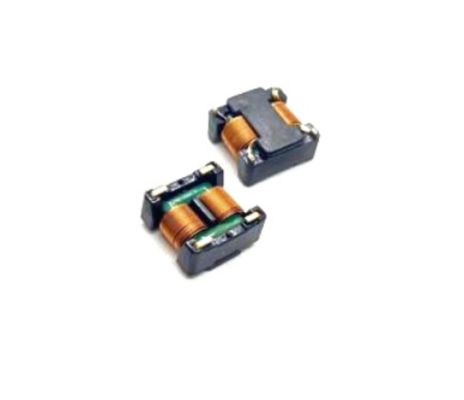

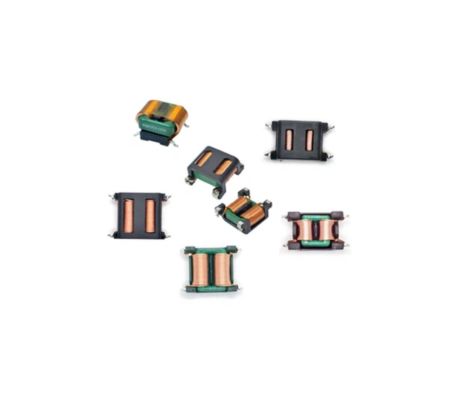

Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter

5000
MOQ
Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Podkreślić:

Utrata DCR w trybie bardzo niskiej prędkości

,

Kompaktowy dławik trybu wspólnego SMD
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS
Numer modelu: SQS1010A
Dokument: SQS1010A Series_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodnie
Zasady płatności: L/C, T/T
opis produktu
Kompaktowy, wydajny, ultra-niskiej wartości DCR SMD płaski choke w trybie wspólnym do tłumienia hałasu zasilania
Zaprojektowany dla nowoczesnej elektroniki mocy, SQS1010A serii reprezentuje linię wysokiej jakościInduktory SMDspecjalnie zaprojektowane jako:wstrzykiwanie w trybie powszechnymdla lepszego tłumienia zakłóceń elektromagnetycznych.
Kluczowe cechy
  • Kompaktowy płaski pakiet SMD do projektów PCB o ograniczonej przestrzeni
  • Konstrukcja rdzenia kwadratowego dla niskiego wycieku i zmniejszonego oporu prądu stałego (DCR)
  • Materiał o wysokiej przepuszczalności zapewnia wysoką impedancję przy niskich częstotliwościach
  • Doskonałe tłumienie hałasu ze względu na niską przepustowość
  • Wysoka odporność na izolację i UL94V-0
  • Zgodne z RoHS i REACH, odpowiednie dla rynków światowych
Specyfikacje
Numer części Indukcja Min. (mH) DCR Max. (mΩ) Prąd nominalny (A) Wskaźnik drutu Zwraca się sędzia.
SQS1010A-001 10 200 0.8 do 1.2 0.1*0.7 37
SQS1010A-002 10 200 1.0 do 1.5 0.1*1.0 37
Informacje techniczne i warunki eksploatacji
  • Częstotliwość badania: 1,0 kHz, 0,25 V
  • Napęd nominalny: 80 Vac - 265 Vac
  • napięcie odporne: 1,0 kVac przez 2 sekundy
  • Zakres temperatury roboczej: -25°C do +125°C (włącznie ze wzrostem temperatury cewki)
  • Zakres temperatury przechowywania: -25°C do +100°C
  • Oporność izolacyjna: 100 MΩ Min. @ 500 Vdc
Wnioski
  • Zapewnienie zasilania w trybie przełączania (SMPS):Projekty wysokiej gęstości dla urządzeń konsumenckich i przemysłowych
  • Elektronika użytkowa:Telewizory LCD/LED, adaptery zasilania do laptopów i ładowarki akumulatorów
  • Urządzenia domowe:Zarządzanie energią i filtrowanie hałasu w różnych urządzeniach gospodarstwa domowego
  • Elektronika przemysłowa:Stłumienie hałasu linii elektroenergetycznych w systemach sterowania i napędach silników
