Name: Włókno z raną w trybie standardowym z impedancją 800Ω @ 100MHz, bez ołowiu i kompaktowej konstrukcji do tłumienia EMI
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: SF1008F-3W-801Y
Availability: InStock

cechy Galeria opis produktu Rozmawiaj teraz.

cechy

specyfikacje

Podkreślić:

Dławik trybu wspólnego 800 Ω @ 100 MHz

Bezołowiowy dławik drutowy

Kompaktowy element tłumiący zakłócenia elektromagnetyczne

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: SHINHOM

Orzecznictwo: RoHS

Numer modelu: SF1008F-3W-801Y

Dokument: SF1008F-3W-801Y_.pdf

Zapłata

Czas dostawy: 2 ~ 8 tygodni

Zasady płatności: L/C, T/T

Galeria

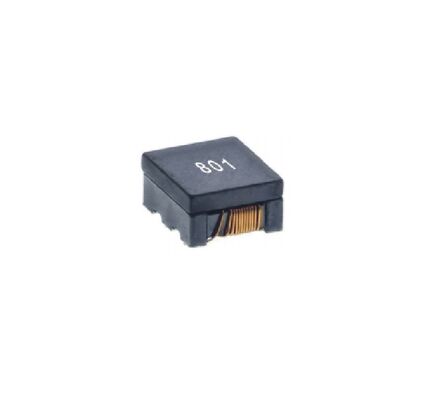

Włókno z raną w trybie standardowym z impedancją 800Ω @ 100MHz, bez ołowiu i kompaktowej konstrukcji do tłumienia EMI

opis produktu

Wysokiej wydajności filtra typu common mode do tłumienia EMI

Zaprojektowany do skutecznego tłumienia zakłóceń elektromagnetycznych (EMI) w szybkich liniach danych i sieci energetycznych, SF1008F-3W-801YWłókna zębówzapewnia wysoką impedancję trybu wspólnego na 100 MHz, zapewniając doskonałą wydajność tłumienia hałasu.Filtr w trybie wspólnym, jest idealny dla ograniczonych przestrzeni.Komponent tłumiący EMIjest w 100% wolny od ołowiu, halogenów i zgodny z RoHS, spełniając surowe normy środowiskowe.zapewnia niezawodną wydajność w wymagających warunkach.

Główne specyfikacje

Parametry	Wartość
Impedancja w trybie wspólnym @100MHz	800Ω ±25%
Nomierna napięcie (maksymalna)	20 V
Prąd nominalny (maksymalnie)	0.15A
Odporność prądu stałego (DCR) (maks.)	1.6Ω
Odporność izolacyjna (min)	10MΩ
Zakres temperatury pracy	-40°C do +125°C

Cechy produktu

Konstrukcja zwinięcia drutu dla wytrzymałości
100% wolne od ołowiu, halogenów i zgodne z RoHS
Niewielkie rozmiary i niska konstrukcja
Szeroki zakres temperatury roboczej, w tym podwyższenie własnej temperatury
Wysoka impedancja wspólnego trybu dla skutecznego tłumienia EMI

Wnioski

Filtrowanie hałasu w szybkich różnicowych liniach danych (USB, HDMI, LVDS)
Wykluczenie EMI w sieciach elektrycznych w kompaktowych urządzeniach i modułach elektronicznych
Sprzęt komunikacyjny i urządzenia sieciowe
Elektronika użytkowa wymagająca ścisłej zgodności z wymogami EMC
Systemy informacyjno-rozrywkowe i sterujące dla samochodów

Częste pytania

Jaka jest główna zaleta filtra typu common mode w stosunku do innych typów?

Konstrukcja skrętu drutu umożliwia zazwyczaj wyższą impedancję wspólnego trybu i lepszą wydajność wysokiej częstotliwości w porównaniu z wielowarstwowymi typami chipów,zwiększenie skuteczności w tłumieniu EMI w aplikacjach o krytycznej integralności sygnału.

Jak interpretować impedancję o wartości 800Ω @100MHz?

Oznacza to, że filtr ma impedancję 800Ω (typową) w stosunku do prądów hałasu w trybie normalnym o częstotliwości 100 MHz.Większa impedancja na częstotliwości hałasu powoduje większe tłumienie tego hałasu.

Czy ten filtr może obsługiwać większe prądy dla zastosowań linii elektrycznych?

Prąd nominalny wynosi maksymalnie 0,15A. Jest przeznaczony do sygnałów o niskim prądzie lub linii elektroenergetycznych. W przypadku filtrowania szyny zasilania o wyższym prądzie należy wybrać model o odpowiednio wyższym prądzie.

Co oznacza "wolne od halogenów" i dlaczego jest to ważne?

Bez halogenów oznacza, że produkt nie zawiera chloru, bromu ani innych halogenów powyżej określonych progów.Jest to ważne dla bezpieczeństwa środowiska i często jest wymagane w inicjatywach w zakresie ekologicznej elektroniki, ponieważ zmniejsza emisję toksycznych gazów w przypadku pożaru.
