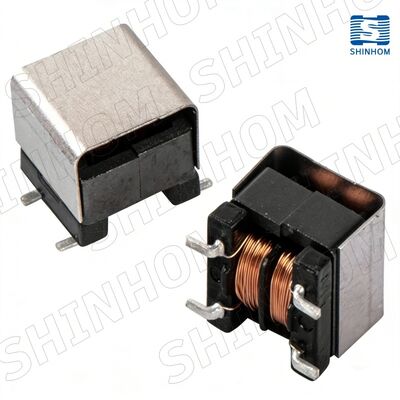

SLFE8.3 Series Common Mode Choke z 1500 Vdc Isolation Voltage Wide Inductance Range od 1 mH do 50 mH i rozszerzonym zakresem temperatur od -40°C do +105°C do filtrowania EMI

5000
MOQ
SLFE8.3 Series Common Mode Choke with 1500 Vdc Isolation Voltage Wide Inductance Range 1 mH to 50 mH, and Extended Temperature Range -40°C to +105°C for EMI Filtering
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Zakres indukcyjności: 1 mH do 50 mH
Napięcie izolacji: 1500 V DC
Temperatura robocza: -40 ° C do +105 ° C.
Wymiary: 10×9,5×10,5 mm
Częstotliwość testu: 1,0 kHz / 0,3 V
Podkreślić:

1500 Vdc Izolacja Common Mode Choke

,

EMI Filtrujący Common Mode Choke

,

Wielkie indukcyjność Common Mode Choke
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS/ISO/UL/CE/IATF16949/CNAS
Numer modelu: SLFE8.3
Dokument: SLFE8.3 Series_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodni
Zasady płatności: L/C, T/T
opis produktu
Wysokowydajny dławik wspólnej indukcyjności serii SLFE8.3 do filtrowania EMI w zastosowaniach przemysłowych i telekomunikacyjnych

Zaprojektowany z myślą o solidnym tłumieniu zakłóceń elektromagnetycznych w aplikacjach o ograniczonej przestrzeni, dławik wspólnej indukcyjności serii SLFE8.3 zapewnia wyjątkowe filtrowanie szumów w szerokim zakresie temperatur. Zaprojektowany z uzwojeniem drutowym, ten kompaktowy dławik zapewnia wysoką impedancję dla szumów wspólnej indukcyjności, zachowując jednocześnie wysokie prądy znamionowe i niskie DCR. Dzięki wysokiemu napięciu izolacji 1500 Vdc i rozszerzonemu zakresowi temperatur pracy od -40°C do +105°C, zapewnia niezawodne działanie w środowiskach przemysłowych, telekomunikacyjnych i motoryzacyjnych.

Kluczowe cechy
  • Szeroki zakres indukcyjności: Dostępny od 1 mH do 50 mH, aby sprostać różnorodnym wymaganiom filtracji
  • Wysokie napięcie izolacji: Testowany Hi-Pot przy 1500 Vdc przez 3 sekundy, zapewniając doskonałe bezpieczeństwo i ochronę systemu
  • Rozszerzony zakres temperatur: Przeznaczony do pracy w temperaturach od -40°C do +105°C, co czyni go odpowiednim do trudnych warunków
  • Kompaktowa powierzchnia: Maksymalne wymiary 10×9,5×10,5 mm dla układów PCB o dużej gęstości
  • Doskonałe tłumienie EMI: Konstrukcja z uzwojeniem drutowym zapewnia wysoką impedancję do skutecznego tłumienia szumów wspólnej indukcyjności w liniach zasilających i sygnałowych
  • Zgodność z RoHS: Spełnia normy środowiskowe dla rynków globalnych
Specyfikacje elektryczne
@25°C
Numer części Indukcyjność (mH) +50%/-30% N1=N2 Częstotliwość testowa DCR (Ω) Max IDC (A) Max
SLFE8.3-102Y 1.0 1.0 kHz / 0.3V 0.32 0.3
SLFE8.3-502Y 5.0 1.0 kHz / 0.3V 0.58 0.3
SLFE8.3-103Y 10 1.0 kHz / 0.3V 0.77 0.2
SLFE8.3-153Y 15 1.0 kHz / 0.3V 0.82 0.2
SLFE8.3-203Y 20 1.0 kHz / 0.3V 1.36 0.18
SLFE8.3-253Y 25 1.0 kHz / 0.3V 1.54 0.18
SLFE8.3-303Y 30 1.0 kHz / 0.3V 2.40 0.14
SLFE8.3-353Y 35 1.0 kHz / 0.3V 2.60 0.14
SLFE8.3-403Y 40 1.0 kHz / 0.3V 3.40 0.10
SLFE8.3-503Y 50 1.0 kHz / 0.3V 4.80 0.06
Aplikacje
  • Sprzęt przemysłowy: Tłumienie szumów dla linii zasilania DC i systemów sterowania
  • Infrastruktura telekomunikacyjna: Filtrowanie EMI dla stacji bazowych i urządzeń sieciowych
  • Elektronika samochodowa: Filtrowanie szumów wspólnej indukcyjności w jednostkach informacyjno-rozrywkowych i sterujących
  • Zasilacze: Zaprojektowane do stosowania w przetwornicach mocy i przetwornicach DC-DC wymagających niezawodnego działania dławika wspólnej indukcyjności
  • Systemy komunikacji danych: Skuteczne filtrowanie szumów w celu zapewnienia integralności sygnału
