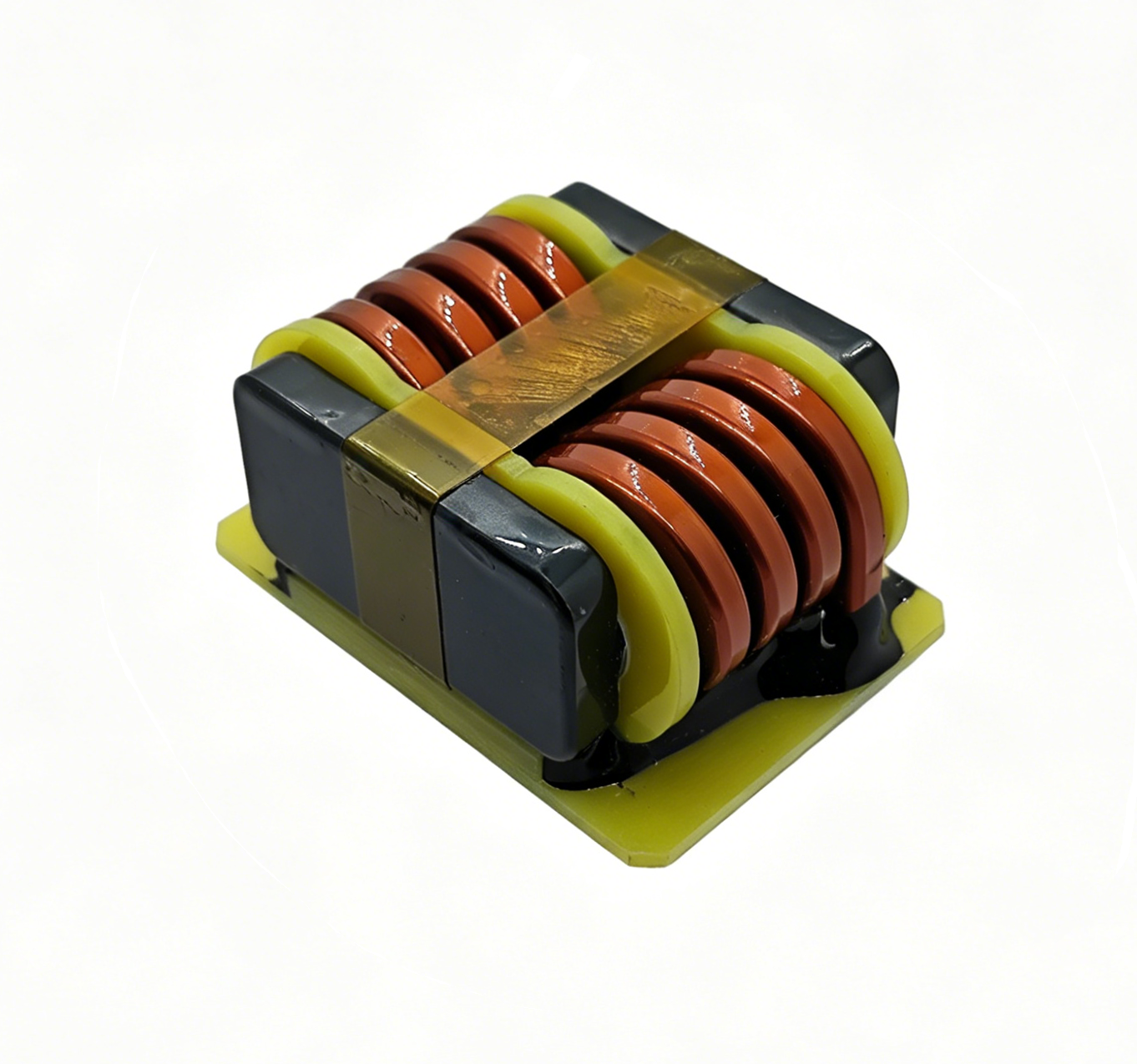

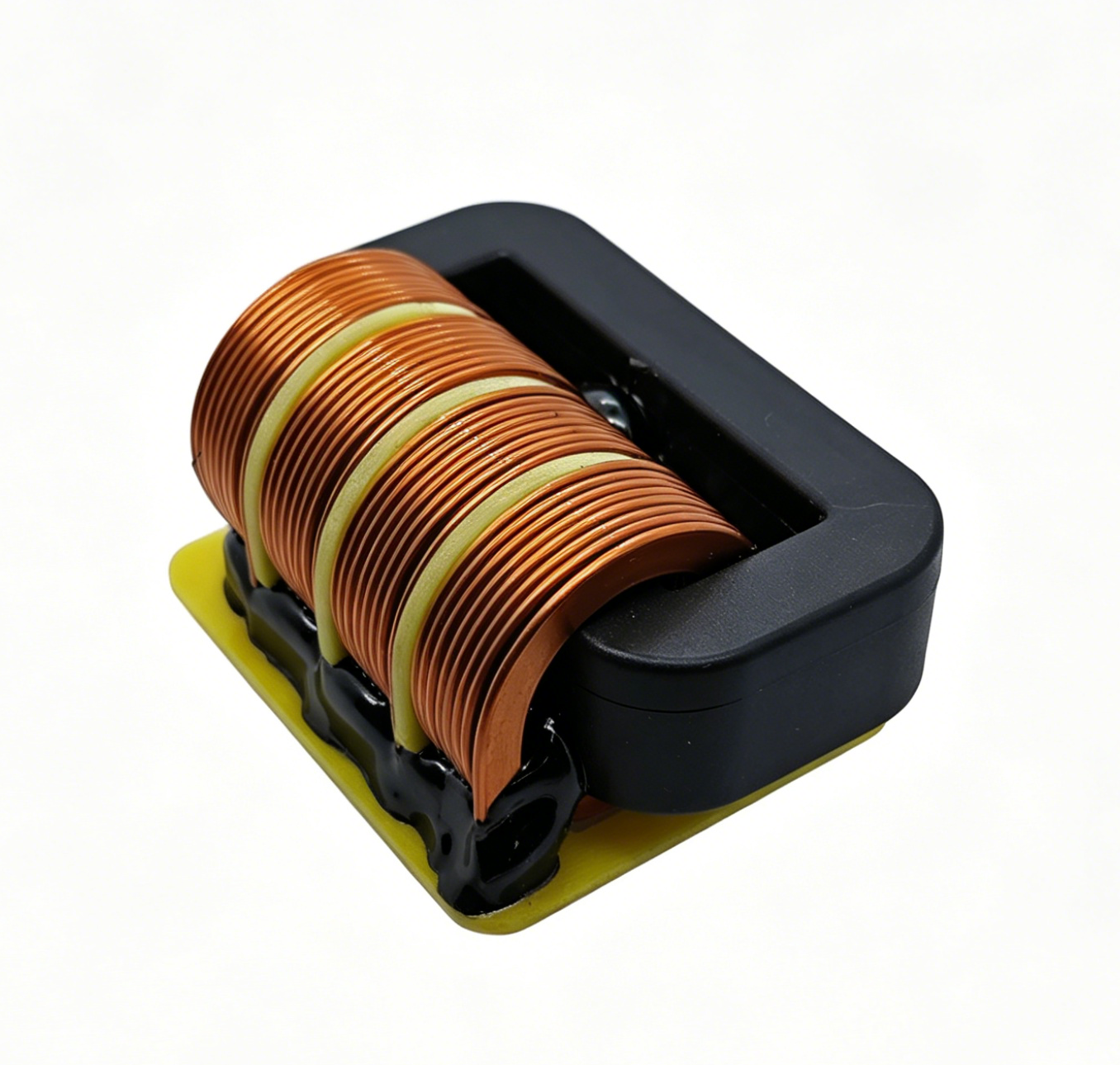

Dławik wspólnej indukcyjności z 4 uzwojeniami, płaski drut, cewka wysokoprądowa

Dławik wspólnej płaszczyzny, płaski drut, cewka dużej mocy

CECHY:

• Indukcyjność: 1,0 mH min.
• Rezystancja DC: 3,5 mΩ maks.
• Prąd znamionowy: 45A
• Napięcie znamionowe (V): 85 do 265 V AC, 50/60 Hz
• Przekładnia: 1:1:1:1
• Rezystancja izolacji: 100 MΩ min. przy 500 V DC
• Wzrost temperatury: 50°C maks.

ZASTOSOWANIE:

• Komputer osobisty
• Zasilacze impulsowe, adaptery i UPS
• Produkty komputerowe
• Zasilacze LED
• Płyty zasilające telewizorów LCD i monitorów
• Produkty elektroniki użytkowej i ładowarki akumulatorów, drukarki

UWAGI:.

• Testowanie indukcyjności: HP4284A, 100kHz/0,25V lub odpowiednik
• Rezystancja DC: QuadTech 1880 Milliohmmeter
• Wzrost temperatury Irms 40°C maks. Temperatura otoczenia odniesienia
• Zdolność do lutowania: 75% drutu wyprowadzającego powinno być pokryte
• Metody lutowania: Fala, Reflow
• Temperatura pracy: -25°C do +125°C
• Temperatura przechowywania: -25°C do +125°C

Uwagi: Dostępne są rozwiązania niestandardowe
