Dom /Produkty/Dławik w trybie wspólnym/Wykorzystuje się urządzenia do odbierania dźwięku w układzie elektrycznym w trybie wspólnym z częstotliwością wysokiego rezonansu, niskim hałasem dźwiękowym i symetrycznym tłumieniem zakłóceń.

Wykorzystuje się urządzenia do odbierania dźwięku w układzie elektrycznym w trybie wspólnym z częstotliwością wysokiego rezonansu, niskim hałasem dźwiękowym i symetrycznym tłumieniem zakłóceń.

5000
MOQ

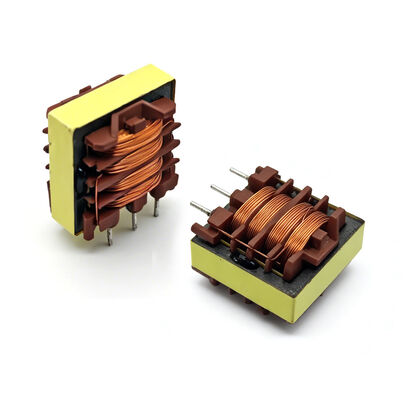

LEF20 Series Common Mode Power Line Choke with High Resonance Frequency Low Audible Noise and Symmetric Interference Suppression
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Zakres indukcyjności: 3,3 mH do 100 mH
Maks. DCR: 200 mΩ do 6600 mΩ
Indukcyjność wycieków: 65μH do 2000μH
Aktualny zakres: 0,3A do 1,8A
Struktura kręta: 2 sekcja
Podkreślić:

Wstrzymanie o wysokiej częstotliwości rezonansowej serii LEF20

,

Wstrzymanie symetrycznego tłumienia zakłóceń serii LEF20

,

Wstrzymanie niskiego hałasu dźwiękowego serii LEF20
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS/ISO/UL/CE/IATF16949/CNAS
Numer modelu: LEF20
Dokument: LEF20 Common mode_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodni
Zasady płatności: L/C, T/T
opis produktu
Dławik linii zasilającej serii LEF20 w trybie wspólnym
Przegląd produktu

Dławik sieciowy serii LEF20 w trybie wspólnym został zaprojektowany w celu skutecznego tłumienia zakłóceń w trybie wspólnym. Wyposażony w 2-sekcyjną strukturę uzwojenia, zapewnia wysoką częstotliwość rezonansową, dużą siłę impulsu i niski poziom słyszalnego hałasu. Dzięki indukcyjności rozproszenia wynoszącej około 2% zapewnia symetryczne tłumienie zakłóceń. Seria jest zgodna z normami EN 60938-2 (VDE 0565-2) i UL 1283, jest zgodna z RoHS i nadaje się do procesów lutowania na fali.

Kluczowe funkcje
  • Wysoka częstotliwość rezonansowa dzięki 2-sekcyjnemu uzwojeniu
  • Wysoka siła impulsu
  • Niski poziom szumu
  • Około 2% indukcyjności rozproszenia dla symetrycznego tłumienia zakłóceń
  • Nadaje się do lutowania na fali
  • Zgodny z EN 60938-2 (VDE 0565-2) i UL 1283
  • Zgodny z RoHS
Aplikacje
  • Tłumienie zakłóceń w trybie wspólnym
  • Stateczniki elektroniczne do lamp
  • Zasilacze impulsowe do elektroniki użytkowej
Standardowe specyfikacje (przy 25°C)
Numer części Indukcyjność (mH) +50%/-30% przy 10 kHz, 0,1 V DCR (mΩ) Maks Indukcyjność rozproszenia (μH) typ. @10 kHz, 0,1 V Zakres prądu (A)
LEF20-332Y-1,8A 3.3 200 65 1.8
LEF20-682Y-1,3A 6.8 370 140 1.3
LEF20-103Y-1,0A 10 630 200 1,0
LEF20-153Y-0,8A 15 950 300 0,8
LEF20-273Y-0,65A 27 1600 550 0,65
LEF20-393Y-0,55A 39 2200 800 0,55
LEF20-473Y-0,45A 47 2800 950 0,45
LEF20-683Y-0,35A 68 4400 1300 0,35
LEF20-104Y-0,3A 100 6600 2000 0,30
Etykietka:

common mode power line choke

common mode toroidal chokes

common mode inductor
