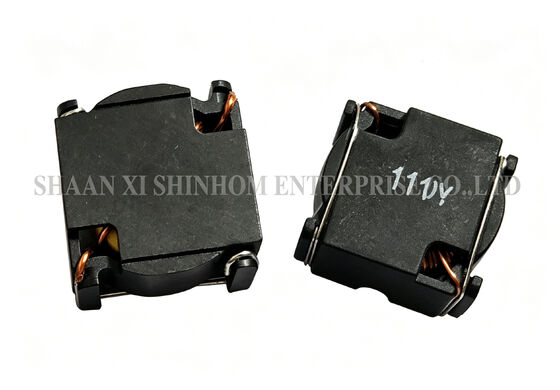

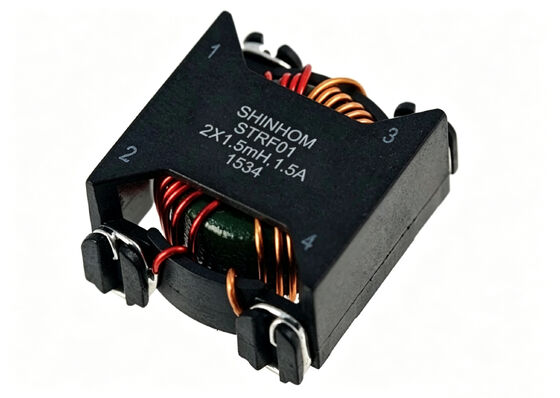

Wysoki prąd SMD Toroidal Common Mode Choke STRF01 serii Wysoka impedancja dla konwerterów DC-DC

TheSeria STRF01Wysokoprądowy toroidalny dławik współbieżny SMD przeznaczony jest do zastosowań w przetwornicach DC-DC i AC-DC. W produkcie zastosowano ferrytowy rdzeń toroidalny, który zapewnia wysoką impedancję w trybie wspólnym w szerokim zakresie częstotliwości, zapewniając doskonałą skuteczność tłumienia zakłóceń EMI/RFI. Niskoprofilowy pakiet SMD oszczędza miejsce na PCB. Wysoka wydajność prądowa i niski współczynnik DCR zapewniają efektywną konwersję mocy. Zakres temperatury roboczej wynosi od -40°C do +125°C (w tym wzrost temperatury własnej), odpowiedni do różnych trudnych warunków. Jest szeroko stosowany w przetwornikach DC-DC/AC-DC, zasilaczach do komputerów stacjonarnych/laptopów, sprzęcie komunikacyjnym, elektronice samochodowej i telewizorach LCD.

Cechy

• Toroidalny rdzeń ferrytowy – wysoka impedancja w trybie wspólnym
• Doskonała skuteczność tłumienia zakłóceń EMI/RFI
• Niskoprofilowa konstrukcja SMD – oszczędność miejsca
• Wysoka obciążalność prądowa
• Niski DCR – niskie straty mocy
• Temperatura pracy – -40°C do +125°C
• Kompatybilny z lutowaniem rozpływowym
• Bezołowiowe – zgodne z RoHS

Aplikacje

• Przetwornice DC-DC
• Przetwornice AC-DC
• Filtrowanie wejścia (tryb szeregowy)
• Tłumienie EMI/RFI
• Zasilacze do komputerów stacjonarnych/laptopów
• Monitory LCD
• Sprzęt komunikacyjny
• Elektronika samochodowa

INFORMACJE TECHNICZNE

IDC

Temp. wzrost 40 ℃ Maks

Test indukcyjności

HP4284A 100 kHz 0,1 V

RDC

Miliomomierz QuadTech 1880

Metody lutowania

Faza parowa, przepływ w podczerwieni

Odporność na ciepło lutowania

260℃ przez 10 sekund

Odporność na rozpuszczalniki

Zgodny z MIL-STD-202E

Waga

1,5 grama TYP

Taśma i szpula

700/rolka

Więcej rozmiarów do wyboru

Uwaga: specyfikacje produktu można dostosować.
