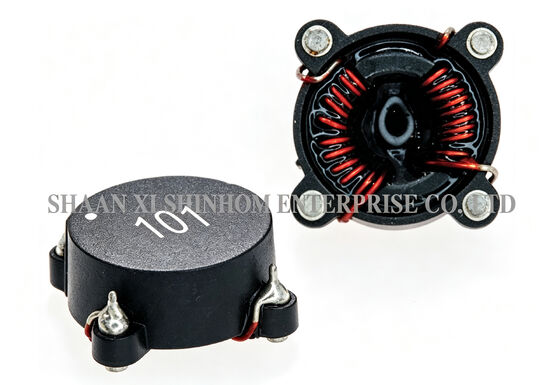

SMD Toroidal Common Mode Inductor STC06 serii 100μH-12mH 17.4×17.4×7.62mm do tłumienia EMI/RFI

W sprawieSeria STC06Induktor typu SMD toroidal common-mode jest dostępny w standardowym opakowaniu o średnicy 17,4*17,4*7,62mm. Zakres indukcji obejmuje 100μH do 12mH, spełniając potrzeby filtrowania EMI od niskich do wysokich częstotliwości.

Produkt wykorzystuje materiał rdzeniowy o wysokim nasyceniu, aby utrzymać stabilną wydajność w warunkach wysokiego strumienia.

Konstrukcja rdzenia toroidalnego skutecznie redukuje promieniowanie EMI. Pakiet SMD obsługuje automatyczne montaż pick-and-place.

Jest szeroko stosowany w urządzeniach elektronicznych, konwersji prądu stałego do prądu stałego (tryb równoległy), sprzęgnięciu izolacyjnym, filtrowaniu wejścia (tryb seryjny) i tłumieniu EMI / RFI.

• Zakres indukcyjności od 100μH do 12mH, elastyczny wybór
• Doskonała wydajność wysokiej częstotliwości
• Materiał rdzenia o wysokiej nasyceniu
• Niskie promieniowanie EMI
• Niski DCR
• Pakiet SMD support automated placement
• Temperatura pracy -40°C do +125°C
• Oporność izolacyjna ≥ 1000 MΩ (100 V prądu stałego)

• Filtrowanie mocy urządzeń elektronicznych
• Konwersja prądu stałego do prądu stałego
• Połączenie izolacyjne
• Filtrowanie wejściowe
• Wykluczenie EMI/RFI
• Zasoby zasilania urządzeń komunikacyjnych
• Przemysłowe źródła zasilania sterujące
• Urządzenia elektryczne i urządzenia elektryczne

• Indukcja pomiarowa w zakresie 100 KHz 0,1 VRms.
• Oporność izolacyjna: 100Vdc 1KMΩmin.
• Temperatura lutowania:260°C przez 4±1 sekundę
• Temperatura pracy: -40°C do +125°C
• Temperatura przechowywania: -55°C do +125°C
• Różne pakiety dostępne na specjalne żądanie
• Maksymalna nasycenie 35% przy zastosowaniu przesunięcia prądu stałego

Uwaga: Specyfikacje produktu mogą być dostosowane.
