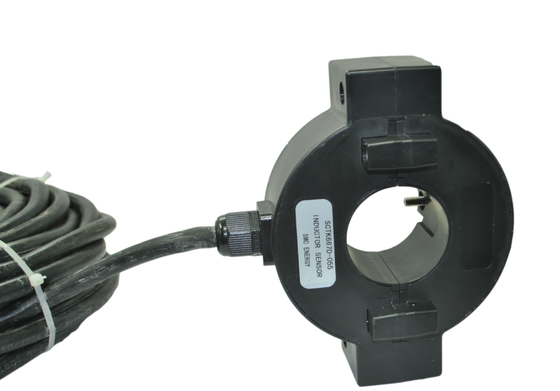

Transformator prądowy z rdzeniem dzielonym SCTK671 Seria Wysoka dokładność do monitorowania pożarów elektrycznych i zabezpieczeń przekaźnikowych

Negocjacja
MOQ
Zbywalny
Cena £
Split-Core Current Transformer SCTK671 Series High Accuracy for Electrical Fire Monitoring and Relay Protection
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Aktualny zakres: 5~3000A
Wyjście: 0-10 V lub 0-5 A
Dokładność: 0,2, 0,5, 1,0
Struktura cewki: TOROIDALNY
Numer cewki: AUTOTRANSFORMATOR
Możliwość dostosowania: Tak
Podkreślić:

Transformator prądowy z rdzeniem dzielonym SCTK671 Seria

,

Transformator prądowy o wysokiej dokładności

,

Transformator prądowy do monitorowania pożarów elektrycznych
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK671
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000/miesiąc
opis produktu

Transformator prądowy typu split-core serii SCTK671 jest przeznaczony do pomiaru i monitorowania prądu w nowych lub istniejących sieciach dystrybucji energii elektrycznej. Zakres pomiarowy wynosi od 5A do 3000A, z wyjściem 0-10V (AC) lub 0-5A. Produkt wykorzystuje konstrukcję typu split-core, która umożliwia szybki montaż bez konieczności odłączania lub usuwania kabli lub szyn zbiorczych. Znacząco obniża to koszty i czas instalacji. Uzwojenie wtórne posiada wbudowany precyzyjny rezystor równoległy, zapewniający bezpieczne wyjście niskonapięciowe. Kapsułkowanie epoksydowe zapewnia doskonałą izolację i odporność na wibracje. Materiał o wysokiej przenikalności magnetycznej zapewnia szeroki zakres pomiarowy (5%-130% prądu znamionowego). Jest szeroko stosowany w monitorowaniu pożarów elektrycznych, zapobieganiu pożarom spowodowanym przez prądy upływowe, ochronie przekaźników elektromagnetycznych i aplikacjach mikrokomputerowych.

Cechy
  • Transformator prądowy typu split-core
  • Zakres pomiarowy: wejście AC 5 do 3000A, wyjście 0-10V(AC) lub 0-5A
  • Zastosowanie żywicy epoksydowej i dobra odporność na wstrząsy
  • Zastosowanie metody nacinania, łatwy montaż
  • Zastosowanie materiału o wysokiej przenikalności magnetycznej, szeroki zakres pomiarowy
  • Mała objętość, piękny i hojny wygląd, elastyczne zastosowanie
  • Może zaoszczędzić czas i koszty instalacji
Zastosowania
  • Monitorowanie pożarów elektrycznych
  • System zapobiegania pożarom spowodowanym przez prądy upływowe
  • Ochrona przekaźników elektromagnetycznych
  • Ochrona mikrokomputerowa i tak dalej.
Parametry elektryczne
Częstotliwość 50-400Hz
Prąd znamionowy wejściowy 5A-3000A
Zakres pomiarowy 5%In-130%In
Napięcie znamionowe wyjściowe 0-10V(AC) lub 0-5A
Przekładnia ≤ ±0.2%
Kąt fazowy ≤ ±10min
Wytrzymałość dielektryczna 2.5KV/1mA/1min
Rezystancja izolacji DC500V/100MΩmin
Parametry mechaniczne
Obudowa PC /UL94-V0
Karkas PBT
Rdzeń Stal krzemowa
Struktura wewnętrzna Epoksyd
Konstrukcja Opaska zaciskowa
Temperatura pracy −25℃～＋75℃
Wilgotność pracy ≤85%
Połączenie wyjściowe Przewód UL1015 22AWG (skręcony) 2.5m
Wybór typu
P/N Prąd znamionowy wejściowy (A) Wyjście (mA/V) Dokładność Wymiary (mm)
Ø A B C D E F G H Ø1 Ø2
SCTK671A-025

5-400A

(5,100,400A)

0-200mA

0-10V

0.2,0.5,1.0

 25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000A

(50,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

 0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500,1500,2000A)

0-500mA

0-10V

 0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10V

 0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5

Transformator prądowy z rdzeniem dzielonym SCTK671 Seria Wysoka dokładność do monitorowania pożarów elektrycznych i zabezpieczeń przekaźnikowych

Uwagi: Specyfikacje produktu mogą być dostosowane

FAQ

P: Jaka jest funkcja wbudowanego precyzyjnego rezystora?

O: Uzwojenie wtórne posiada wbudowany precyzyjny rezystor równoległy. Konwertuje on sygnał prądowy bezpośrednio na bezpieczne wyjście niskonapięciowe (0-10V), eliminując potrzebę stosowania zewnętrznych rezystorów próbkowania. Upraszcza to instalację, poprawia bezpieczeństwo i oszczędza koszty komponentów oraz miejsce instalacji.

P: Jakie zastosowania może spełnić błąd przekładni ±0.2%?

O: Błąd przekładni ±0.2% to klasa wysokiej precyzji. Może spełnić wymagania aplikacji o wysokiej dokładności pomiaru, takich jak monitorowanie pożarów elektrycznych, ochrona przekaźników, ochrona mikrokomputerowa i sterowanie automatyką przemysłową.P: Jakie są zalety zalewania żywicą epoksydową?O: Zalewanie żywicą epoksydową zapewnia doskonałą izolację, ochronę przed wilgocią, kurzem i korozją, a także zwiększa odporność produktu na wibracje. Całkowicie zamknięta konstrukcja zapewnia długoterminową stabilną pracę transformatora w różnych trudnych warunkach.

P: Jak złożyć wniosek o próbki? Jaki jest czas realizacji?

O: Wniosek o próbki można złożyć za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Prosimy o podanie informacji o firmie i docelowego modelu. Próbki są bezpłatne i zostaną wysłane w ciągu 3-5 dni roboczych. Czas realizacji zamówień masowych wynosi zazwyczaj 2-8 tygodni.
